一

、裝置概述

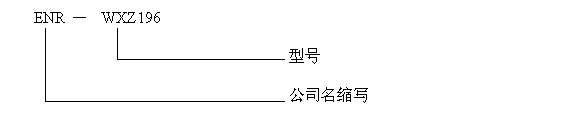

ENR-WXZ196系列消諧裝置是我公司針對于66KV

、35KV、10KV、6KV、3KV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地系統。本裝置利用80C196單片機作為檢測、控制的核心元件，采用大功率、無觸點元件消諧，以液晶顯示器（LCD）、信號指示燈、微型打印機為人機接口，配以智能化軟件，從而使操作更簡單、更直觀、更準確。

該裝置可實時監測并顯示PT開口三角電壓 17Hz

、25Hz、50Hz、150Hz 四種頻率的電壓分量，發生故障時可迅速啟動，并可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號；如是諧振故障，可迅速啟動消諧器件進行消諧；并配有通信接口把故障信息傳送至有關部門，實現遠動控制。

二

、工作原理

本裝置采用了80C196單片微機作為核心，對PT開口三角電壓（即：零序電壓）進行循環檢測

，在正常工作情況下，該電壓在30V以下，裝置內的大功率消諧元件處于阻斷狀態，對系統無任何影響。當PT開口三角電壓大于30V時，說明系統出現故障，本裝置對電壓互感器開口三角電壓進行數據采集，然后對數據進行分析，判斷出當前的故障狀態；如果是某種頻率的鐵磁諧振，迅速啟動消諧電路予以消除。如果是過電壓或接地，裝置給出相應的報警信號。

對于各種故障

，裝置可以分別給出報警信號和顯示、打印
