ENR-WDZ196系列微機小電流系統接地選線裝置

所屬分類：ENR-繼電保護裝置
瀏覽次數：16730次
發布日期：2016-03-13 05:40:17

詳情介紹

一
、概述

本裝置適用于0.4KV～66KV中性點不接地或經電阻、消弧線圈接地的小電流接地系統

?div id="jfovm50" class="index-wrap">？捎糜陔娏ο到y(tǒng)的發電廠、變電站

、水電站及化工

、冶金、煤炭

、鐵路等大型廠礦企業的供電系統

。

在電力系統中，把中性點不接地或經消弧線圈

、電阻接地的系統叫小電流接地系統,在小電流接地系統中最常見的故障是單相接地

。小電流接地系統發生單相接地故障時，對地有電容的線路都將有零序電流通過

，但由于零序電流較小

，又有很大的分散性

，選擇接地線路有困難；

單相接地時接地電流較小

，按電力系統安全運行規程的規定

，發生單相接地故障后可繼續運行1至2小時，但此時系統非故障相對地電壓升高為線電壓

，若不及時處理

，容易發展成兩相短路使故障擴大?div id="m50uktp" class="box-center"> ；」饨拥剡€會引起全系統過電壓

。

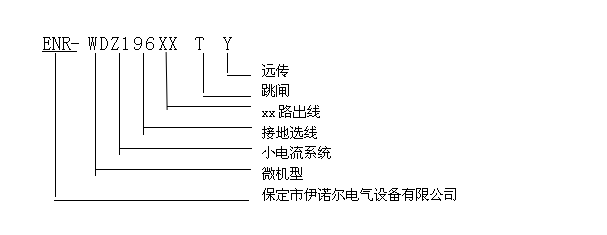

二、型號說明


三
、產品特點：

、本產品選用的單片機芯片作為核心，計算速度快

，數據處理能力高

。

2、適用范圍廣

，適用于中性點不接地

、經消弧線圈接地、經大電阻接地系統

，適用于架空線

、電纜線系統，長短線不限

。

、軟件設計及程序編制考慮了目前國內現場大多數情況充分兼顧了現場調試運行方便、快捷的要求

。

、數據交換通道有三種硬件接口：三線RS－232 口、二線RS－485 口

、四線RS－422口

。適用于無人值班變電站或綜合自動化設備。

、無定值設定

，采用殘流增量法使裝置不受運行方式及接地過渡電阻的影響。

、線路報警編碼輸出與線路報警一對一輸出為獨立出口模塊

。

7、自檢功能：隨時監視裝置的核心硬件電路和軟件的執行情況。

、自恢復功能：裝置上電后無論處在何種操作界面

，若2分鐘無人操作便自動進入運行界面（本機故障報警時除外）。

、整機為插件結構

，維修及更換部件極為方便。

、漢字菜單，操作簡便

，易于理解

，調試容易。

、投運后

，本機基本上不需要維護。

五
、裝置工作原理

小電流系統正常運行時

，電壓互感器PT開口三角電壓很小，一般不會超過10V

。當系統發生單相接地故障后

，接地相對地電壓為零，正常相對地電壓升高到線電壓

，零序電壓升高

。接地線路的電容電流等于正常線路的電容電流之和，并且接地線路的電容電流的方向從線路流向母線

，而正常線路的電容電流的方向?yàn)槟妇€流向線路

，即二者方向相反。

裝置實時監測PT開口三角電壓

，當開口三角電壓大于啟動值時

，裝置對該段母線所有線路的零序電流進行多次同步采樣，并對數據采樣的可信度進行全面分析

，在此基礎上運用群體比幅比相原理及多重判據進行優化處理

，并充分考慮了相位及幅值的變化和PT斷線、過渡電阻變化而引起的零序電流變化等影響,從而選出接地線路或接地母線

，同時引入了相對測量概念和自適應跟蹤技術

，提高了故障電流檢測的靈敏度，能嚴格鑒別接地與虛幻接地

；降低了誤判和漏判的概率

，提高了選線的準確性。

六、訂貨須知

訂貨時請說明：

、裝置工作電源（AC/DC220或AC/DC110）

；

2、通訊接口（默認RS485）

；

、選線回路數；

、是否配備遠動輸出功能

。

如需詳細產品資料請咨詢伊諾爾電氣客服0312-3265117
